触摸屏与西门子PLC 从选型到通讯的完整指南

一、引言

在现代工业自动化领域，触摸屏（HMI） 和 西门子PLC 是最常见的组合之一。触摸屏作为人机交互界面，负责显示与操作；PLC作为控制核心，执行逻辑运算与设备控制。两者的无缝配合，直接决定了系统的稳定性与易用性。本文将围绕“触摸屏西门子PLC”这一主题，从硬件选型、通讯连接到编程实现，为你提供一套实用指南。

二、为什么选择西门子PLC搭配触摸屏？

生态兼容：西门子自家的HMI（如精智面板、Comfort Panel）与S7-1200/1500 PLC天然兼容，变量共享、诊断信息一键同步。
协议丰富：支持Profinet、以太网、MPI、Profibus等，无论是新系统还是旧设备改造，都能找到合适的通讯方式。
稳定性高：在工业现场电磁干扰、振动、温湿度变化等恶劣条件下，西门子组合久经考验。
第三方触摸屏灵活：若考虑成本，也可选用威纶通、昆仑通态等第三方触摸屏，通过以太网或串口与西门子PLC通讯。

三、硬件选型建议

3.1 PLC侧

小型项目：S7-1200系列（1211C、1214C等），集成Profinet接口，性价比高。
中大型项目：S7-1500系列，处理速度快，支持更多扩展模块和高级诊断。
老旧改造：S7-200 Smart 或 S7-300，仍可搭配特定触摸屏或通过网关转换。

3.2 触摸屏侧

西门子HMI：
精简系列（KTP400、KTP700）：适合小型设备，仅支持Profinet/以太网。

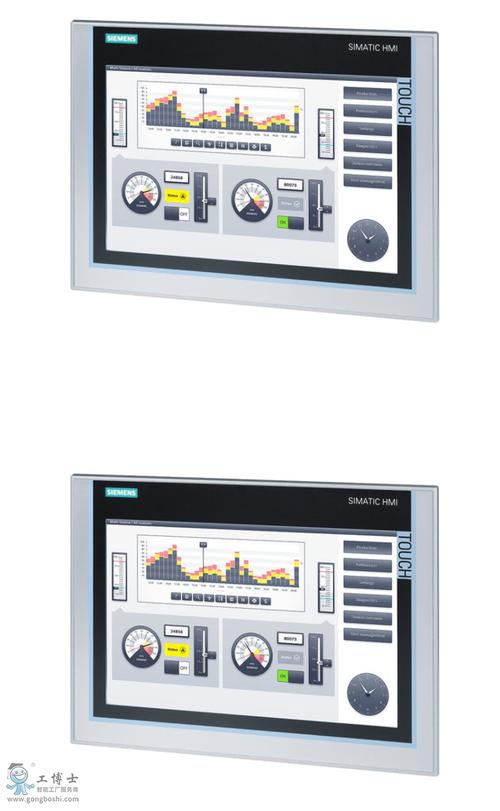

精智系列（TP700 Comfort、TP1200 Comfort）：支持Profinet、MPI、Profibus，功能强大，支持脚本与归档。

第三方触摸屏：威纶通TK/MT系列、昆仑通态TPC系列，多数支持西门子以太网驱动（S7协议）或PPI/MPI。

3.3 连接线缆与接口

以太网：使用标准网线，最推荐的方式，速度快，支持多设备。
RS485/串口：老设备常用，注意终端电阻和屏蔽接地。
MPI/Profibus：需专用电缆和接头，现代系统逐渐淘汰。

四、通讯连接与配置

以西门子精智触摸屏 + S7-1200 PLC通过Profinet通讯为例：

硬件连接：网线连接PLC的Profinet口与触摸屏的以太网口，或通过交换机。
PLC组态（TIA Portal）：

设置PLC的IP地址（如192.168.0.1）和子网掩码。

启用“允许来自远程对象的PUT/GET通信访问”（若需要绝对地址访问）。

HMI组态（TIA Portal）：

添加HMI设备，选择对应型号。

在“连接”中新建连接，选择“S7-1200”驱动，设置PLC的IP地址与机架槽号。

通讯伙伴设置为PLC。

变量映射：

在HMI变量表中引用PLC变量（如“PLC1”.MotorStart），或创建绝对地址变量（如DB1.DBX0.0）。

下载测试：分别下载PLC和HMI程序，在线模拟或实际运行，检查通讯状态。

避坑提示：若通讯失败，先检查IP是否同网段、防火墙是否关闭、PLC是否勾选“允许远程访问”。

五、触摸屏画面与PLC程序设计

5.1 画面设计原则

层级清晰：主菜单 → 子画面 → 参数设置 → 报警记录。
操作直观：按钮大小合适，关键操作加确认弹窗。
报警优先：报警显示区常驻，颜色区分等级（红/黄/蓝）。
多语言：出口设备建议预留语言切换。

5.2 PLC程序配合

变量规划：建议建立专用DB块（如“HMI_Data”），统一存放HMI交互变量，方便管理。
通讯心跳：在PLC中做心跳位（每1s翻转），HMI中监测该位判断通讯是否正常。
数据格式化：PLC中完成单位换算与量程变换，HMI直接显示工程值。
权限管理：通过PLC寄存器控制操作权限，HMI中登录不同等级账户。

六、进阶应用

配方管理：利用HMI的配方功能，配合PLC的配方DB，实现产品参数一键切换。
数据记录：HMI内置归档（CSV/SQL），可记录关键工艺参数，用于质量追溯。
远程访问：通过西门子Sm@rtServer或第三方网关，实现远程监控与调试。
跨品牌集成：第三方触摸屏通过Modbus TCP/RTU与西门子PLC通讯，需注意地址映射。

七、常见问题速查

| 问题现象 | 可能原因 | 解决方向 |
|---------|----------|----------|
| 通讯不上 | IP冲突/网线故障 | 检查物理链路，确认IP同网段 |
| 变量显示#### | 数据格式错误 | 检查HMI变量类型与PLC数据类型 |
| 按钮无反应 | 地址错误/权限限制 | 核对地址，检查PLC程序逻辑 |
| 画面卡顿 | 变量过多/刷新周期短 | 缩短采集周期（如改为1s），拆分画面 |
